業務用エアコンの四方弁とは？切替時に機械の中で何が起きているのかを技術的に解説
業務用エアコンの暖房不調や冷房不良を見ていると、原因のひとつとして必ず候補に上がる部品があります。
それが四方弁です。
空調業界では当たり前のように出てくる言葉ですが、四方弁を「暖房と冷房を切り替える弁」とだけ理解していると、実際の故障診断では足りません。
本当に重要なのは、四方弁が切り替わるときに冷媒の流れがどう反転し、圧縮機・熱交換器・配管の役割がどう入れ替わるかを理解していることです。
この記事では、四方弁を単なる部品説明で終わらせず、
切替時に機械の中で何が起きているのか
という視点で掘り下げます。
四方弁とは何か
四方弁とは、ヒートポンプ式の空調機で冷媒の流れる方向を切り替えるための切替弁です。
冷房と暖房では、室内機と室外機のどちらが蒸発器になり、どちらが凝縮器になるかが逆になります。
その「役割の入れ替え」を成立させているのが四方弁です。
つまり四方弁は、単に配管の通り道を変えるだけではなく、
冷凍サイクルの高圧側と低圧側の位置関係そのものを切り替える部品
と言った方が本質に近いです。
この理解があるかどうかで、四方弁不良を見たときの考え方は大きく変わります。
なぜ四方弁が必要なのか
冷房運転では、室内機で熱を奪い、室外機で熱を捨てます。
一方、暖房運転では逆に、室外機から熱を取り込み、室内機で熱を放出します。
つまりヒートポンプ機では、同じ冷凍サイクルを使いながら、
- 冷房では室内機が蒸発器
- 暖房では室内機が凝縮器
になります。
この入れ替えを実現するには、圧縮機から吐き出された高温高圧ガスを、冷房時には室外機側へ、暖房時には室内機側へ送らなければなりません。
同時に、圧縮機が吸う低圧ガスの戻り先も逆転させる必要があります。
そのために四方弁が使われます。
要するに四方弁は、
冷媒の向きを変えて、熱交換器の役割を逆転させる装置
です。
四方弁の中ではどう切り替わっているのか

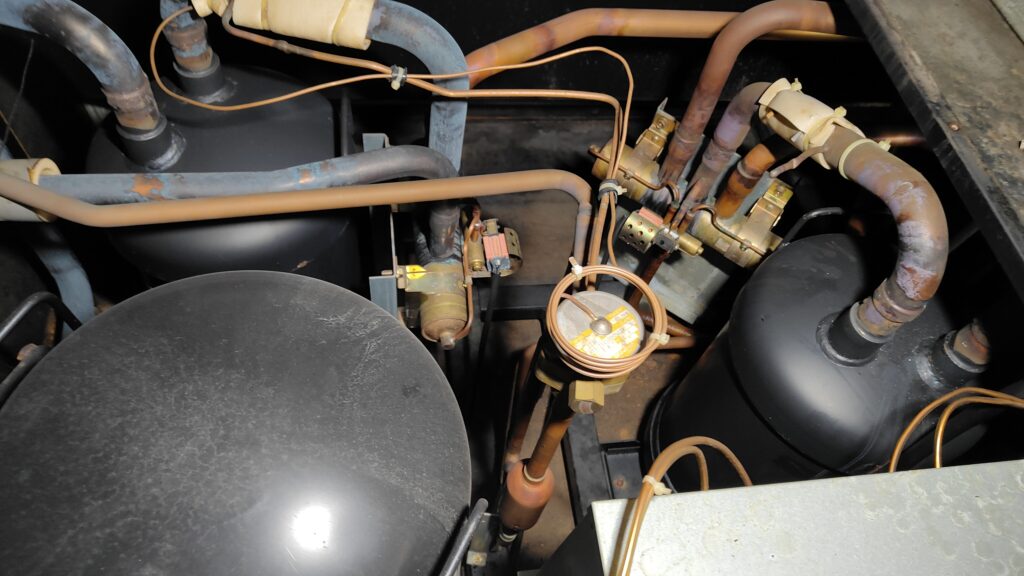

四方弁は、名前の通り4本の主配管を持つ切替弁です。
そこにスライドする弁体があり、パイロット圧によって内部の流路が切り替わります。
ここで大事なのは、四方弁が単純なオンオフ弁ではないということです。
内部では、
- 圧縮機吐出側
- 圧縮機吸入側
- 室内熱交換器側
- 室外熱交換器側
の接続関係を切り替えています。
つまり四方弁の内部では、
吐出ガスをどちらの熱交換器へ送るか
と
どちらの熱交換器から戻るガスを吸入側へつなぐか
を同時に入れ替えています。
この切替が不完全だったり、中間状態で止まったりすると、暖房も冷房も中途半端になります。
冷房時、四方弁まわりで何が起きているのか
冷房時には、圧縮機から出た高温高圧ガスは室外機側熱交換器へ送られます。
室外機側熱交換器は凝縮器として働き、冷媒はそこで放熱して液化します。
その後、液冷媒は膨張弁を通って室内機へ行き、室内機側熱交換器で蒸発します。
室内機は蒸発器として働き、室内空気から熱を奪います。
蒸発後の低圧ガスは、再び四方弁を通って圧縮機吸入側へ戻ります。
つまり冷房時の四方弁は、
- 吐出を室外機へ送る
- 室内機からの戻りを吸入へ返す
という役目を持っています。
このとき、室外機が熱を捨てる側、室内機が熱を奪う側です。
暖房時、四方弁まわりで何が起きているのか
暖房時には、四方弁が切り替わります。
すると圧縮機から出た高温高圧ガスは、今度は室内機側熱交換器へ送られます。
室内機側熱交換器は凝縮器として働き、ここで放熱して室内を暖めます。
一方、液化した冷媒は膨張して室外機側熱交換器へ向かい、室外機側で蒸発します。
このとき室外機は蒸発器となり、外気から熱を奪います。
つまり暖房時の四方弁は、
- 吐出を室内機へ送る
- 室外機からの戻りを吸入へ返す
という働きをしています。
言い換えれば、四方弁が切り替わることで
室内機と室外機の役割が丸ごと入れ替わる
わけです。
切替時に機械の中で何が起きるのか
ここが一番大事な部分です。
四方弁の切替は、単に「カチッと切り替わって終わり」ではありません。
実際にはその瞬間、機械の中では冷媒回路全体の圧力分布が組み替えられます。
それまで高圧側だった配管が低圧側へ変わり、
低圧側だった配管が高圧側へ変わる。
熱交換器の役割も入れ替わる。
つまり、冷凍サイクルの成立条件そのものが一気に変わります。
このとき現実には、
- 一時的な圧力変動
- 配管の収縮音や作動音
- 冷媒の流れの立て直し
- 吐出先・吸入先の再形成
が起きています。
だから四方弁切替時に
「コツン」「ガン」「シュー」といった音が出ることがあります。
これは正常範囲の作動音であることもありますが、切替不良が絡むと異常音や能力不良につながります。
四方弁はどうやって切り替わるのか
四方弁本体を直接大きな力で動かしているわけではありません。
通常は**パイロット弁（電磁弁）**が先に作動し、その圧力差で本弁体をスライドさせます。
つまり実際の切替は、
- 電気信号でパイロット弁が動く
- パイロット圧が変わる
- 本体内部のスライド弁が移動する
- 主回路の流路が切り替わる
という流れです。
ここから分かるのは、四方弁不良といっても、
- パイロット弁側の問題
- 通電制御の問題
- 本弁側の固着
- 内部漏れ
- 半切替状態
など、原因は一つではないということです。
「四方弁不良」と一括りにすると、診断を雑にしやすい部分です。
四方弁が切り替わらないと何が起きるのか
四方弁が正常に切り替わらない場合、冷媒は本来の向きに流れません。
すると当然ながら、暖房または冷房のどちらか、あるいは両方の能力が崩れます。
現場で出やすい症状としては、
- 暖房にしてもぬるい
- 冷房にしても冷えが弱い
- 暖房と冷房の切替直後に異常が出る
- 圧力が不自然
- 吐出側・吸入側の温度関係が合わない
- 室内外熱交換器の役割が中途半端になる
こうした形です。
特に厄介なのは、完全に切り替わらず中途半端な状態です。
この場合、まったく動かないわけではなく、一応運転しているように見えることがあります。
しかし能力が出ない、安定しない、圧力関係がおかしい、という出方になります。
この「動いているように見えるが成立していない」状態が、診断を難しくします。
四方弁の内部漏れが起きるとどうなるか
四方弁不良の中でも、内部漏れは見落としやすいです。
内部漏れとは、本来しっかり分かれているはずの高圧側と低圧側が、弁内部で完全に分離できず、漏れ合ってしまう状態です。
これが起きると、圧力差が崩れ、冷媒回路の効率が落ちます。
すると、
- 暖房能力が弱い
- 冷房も何となく弱い
- 切替自体はしているように見える
- でも設計通りの能力が出ない
という症状になりやすいです。
つまり四方弁は、完全不動だけが故障ではありません。
切り替わっているようで切り替わりきっていない
ここまで含めて見ないと、本当の不良は拾えません。
暖房不良をすべて四方弁のせいにしてはいけない
ここも重要です。
暖房が効かないと、現場ではすぐに「四方弁ではないか」と言われることがあります。
もちろん候補ではあります。
ただ、暖房不良の原因は四方弁だけではありません。
たとえば、
- 冷媒不足
- 霜取り運転
- 膨張弁異常
- 室外機ファン不良
- 制御異常
- センサー異常
でも似た症状は出ます。
だから四方弁を疑うことと、四方弁と決めつけることは別です。
本当に必要なのは、
- 切替信号が出ているか
- パイロット弁が動いているか
- 圧力関係が切替後に成立しているか
- 配管温度の立ち上がりがどうか
- 熱交換器の役割が本当に入れ替わっているか
まで見て、冷媒回路全体で判断することです。
四方弁は「部品名」ではなく「回路の反転装置」と考える
四方弁をただの交換部品として見ると、本質を外します。
四方弁は、ヒートポンプ機において
冷凍サイクルの向きを反転させる中心部品です。
だからこそ、四方弁の不良は単独の小故障ではなく、
回路全体の成立不良として現れます。
この部品を理解するには、部品単体の構造だけでなく、
- 冷媒がどちらへ送られているか
- どちらが高圧側か
- どちらが蒸発器か凝縮器か
- 切替前後で何が逆転するか
ここまで頭の中でつながっている必要があります。
まとめ｜四方弁は暖房と冷房を切り替えるだけの部品ではない
四方弁とは、単に暖房と冷房を切り替える部品ではありません。
本質的には、冷媒の高圧側と低圧側の位置関係を反転させ、室内機と室外機の役割を入れ替える装置です。
切替時には、
- 吐出先が変わる
- 吸入戻り先が変わる
- 熱交換器の役割が反転する
- 圧力分布が組み替わる
という大きな変化が機械内部で起きています。
だから四方弁不良は、単なる「弁の故障」ではなく、
冷凍サイクル全体の成立不良として見た方が正確です。
この視点があると、暖房不良や冷房不良を見たときの診断精度は大きく変わります。
