15馬力ダイキン製ビル用マルチエアコン｜ガス漏れによる窒素加圧漏れ検査の実施｜室外機移設による熱交換器交換作業｜浜松市
① 依頼背景
浜松市にてダイキン製のビル用マルチエアコン修理を実施しました。
今回は、更衣室・バックヤード等数箇所の部屋が暖まらないとのことで依頼を受けてます。
② 概要（場所・症状・設備）
- 場所：浜松市の施設
- 設備：ダイキン製ビル用マルチエアコン、室内機６台ほど
- 症状：暖まらない、Ｅ４異常（低圧圧力異常）
③ 診断
現地でまず運転状態を確認。

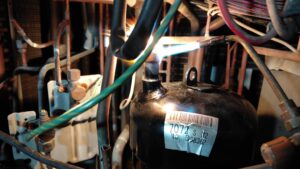

冷媒圧力・温度、配管の状態、オイル滲みなどの目視確認。
冷媒不足の運転をしていることを確認。
このまま回し続けると圧縮機にも負担が掛かるので、ここで一旦止めて、漏れの有無をはっきりさせる段取りに切り替えました。
④ 原因特定（窒素検査）
冷媒回収後、窒素気密ガス漏れ検査を実施。
圧力の落ち方と、リークテスター、漏れ検知剤で追い込んでいき、最終的に 熱交換器側からの漏れ を確認。
⑤ 今回の修理方針
室外機裏側の作業スペースがないため今回は、前に出すことを検討。
鉄柵を外し化粧ラッキングを超えて前に出す必要性がありました。
ユニックが入ってこれない場所だったので、室外機の移設は少し大変な作業になります。
⑥ 作業工程（熱交換器交換）
- 冷媒回収
- 窒素耐圧検査（漏れ箇所の特定）

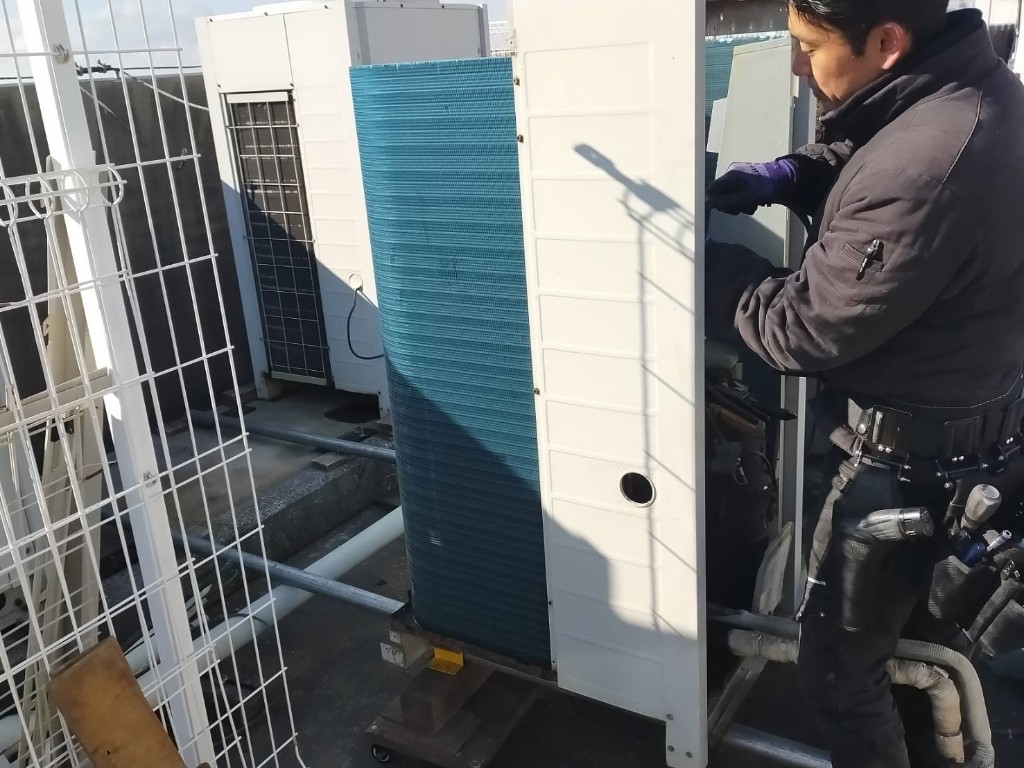

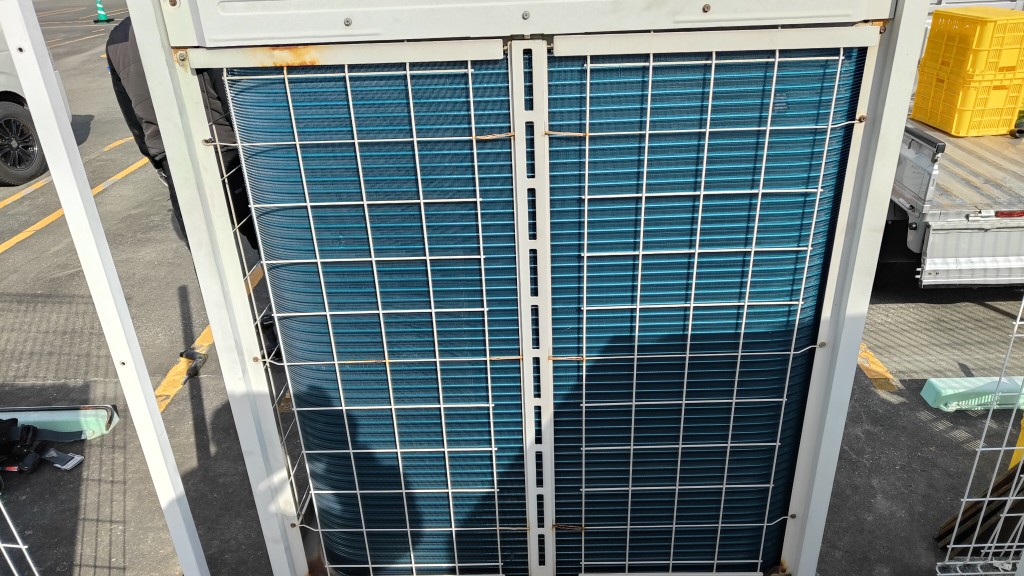

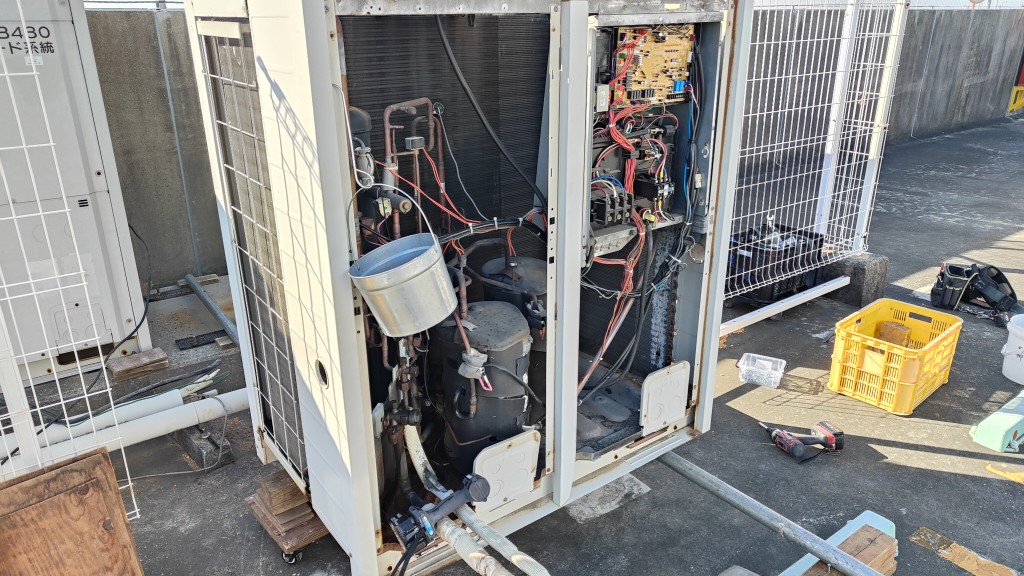

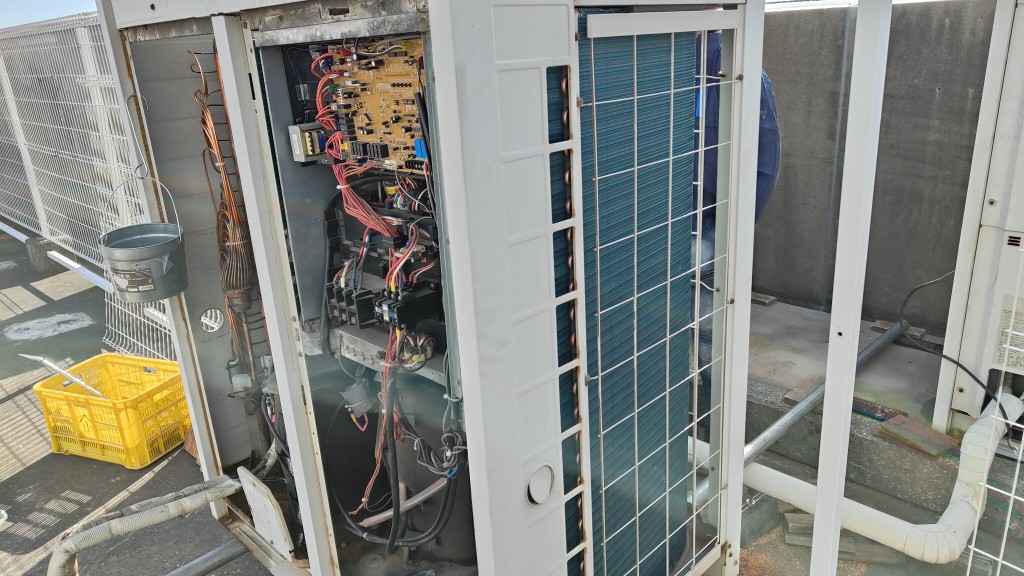

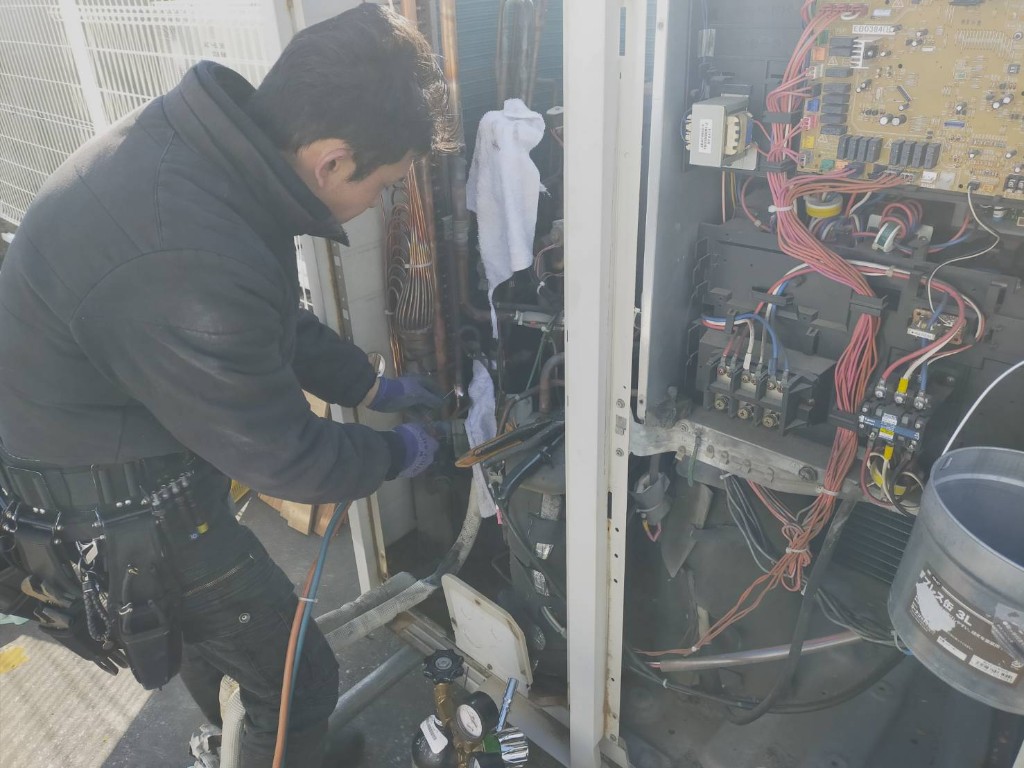

- 冷媒配管切り離し、室外機移設、室外機分解

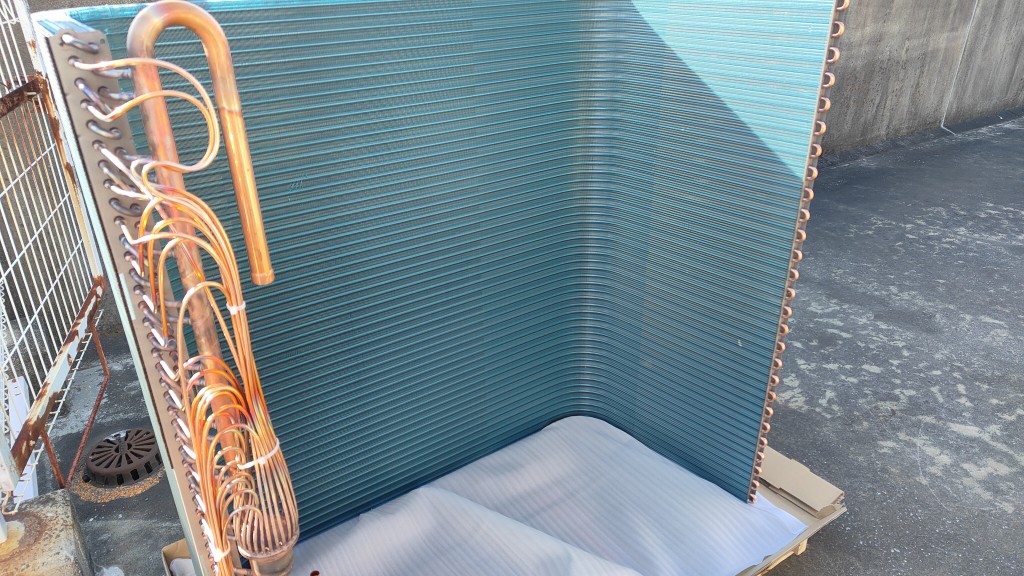

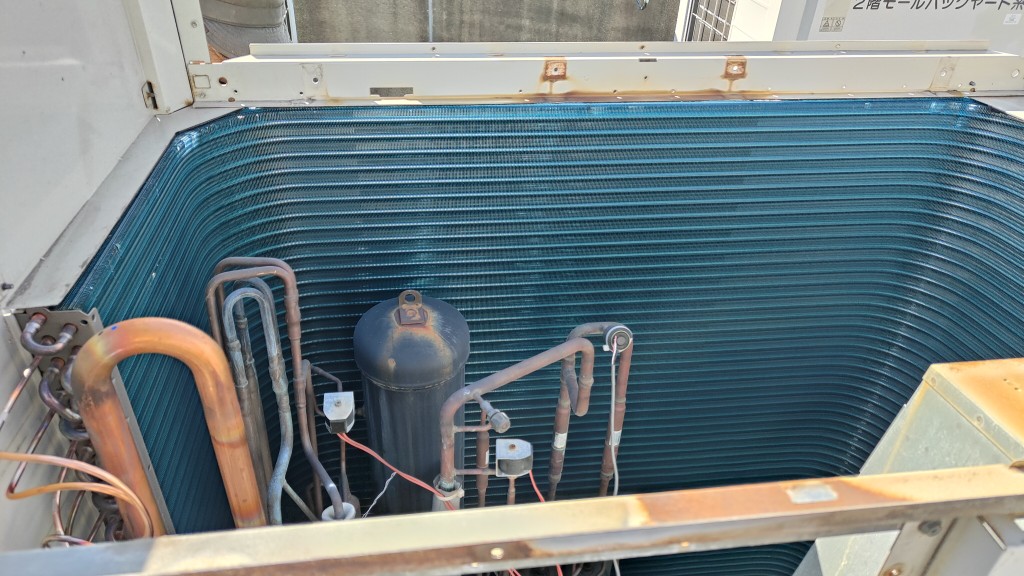

- 熱交換器交換

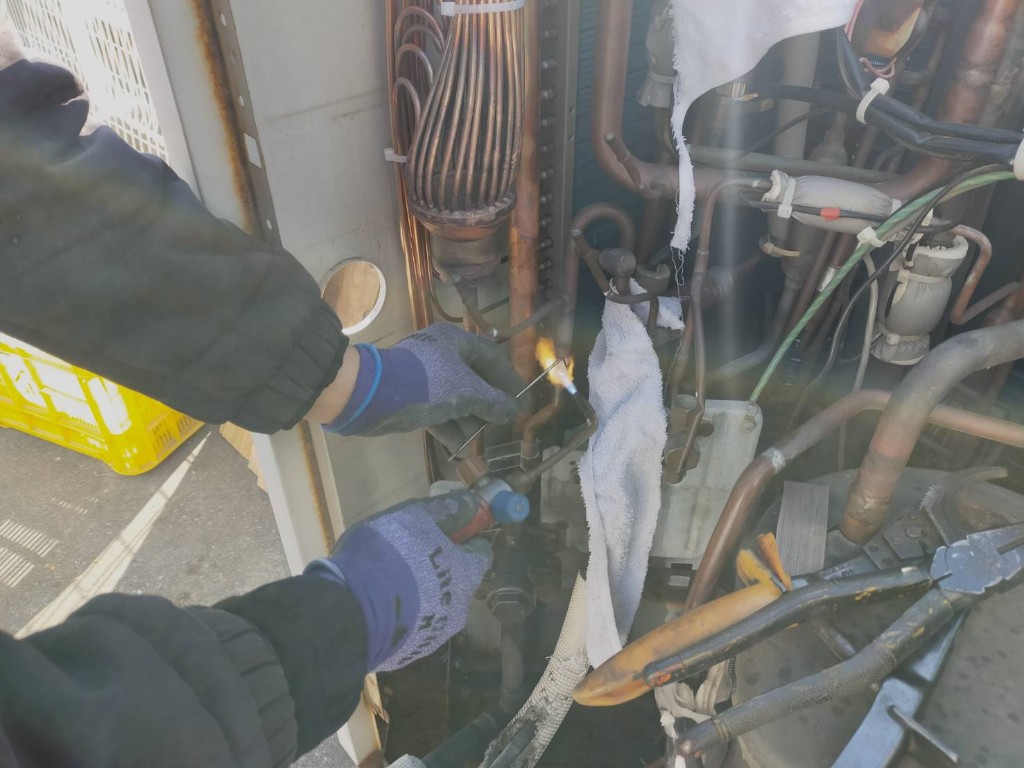

- ロウ付け／組み戻し

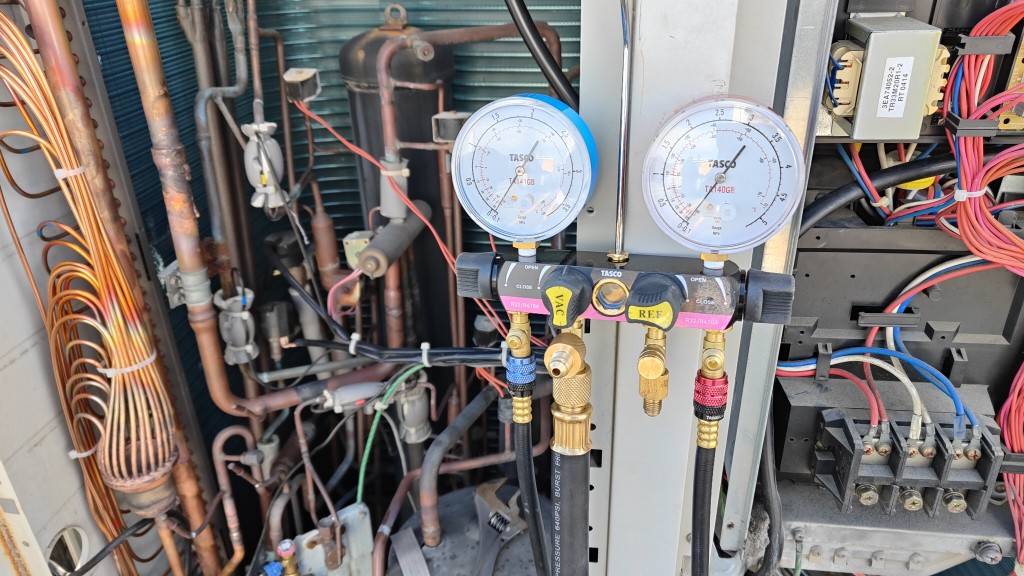

- 耐圧・真空引き
- 規定量 冷媒充填
- 試運転（電流値・圧力・温度・異常有無、他確認）

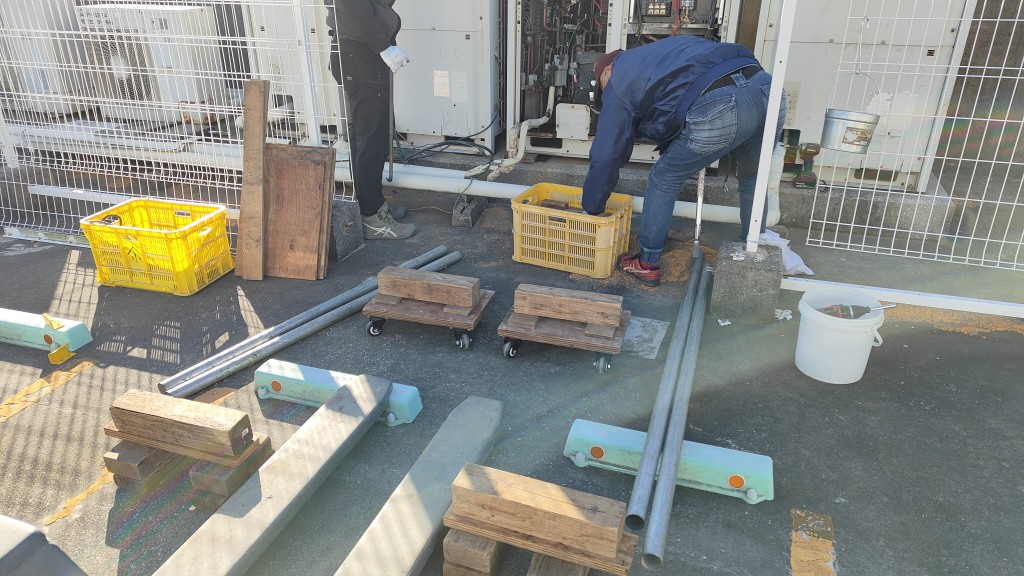

ラッキングの１mm上に単管を設置してます。

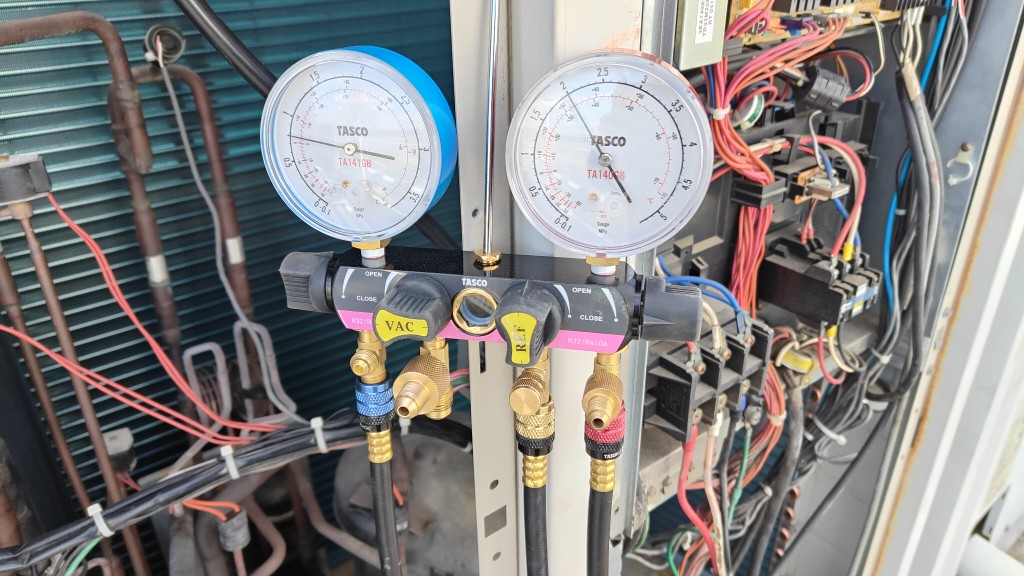

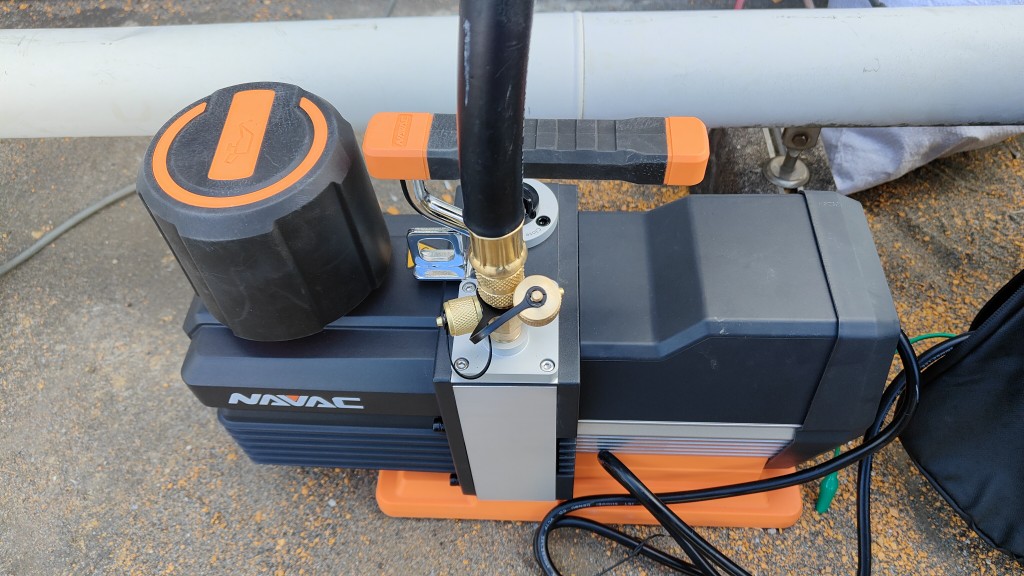

１/２チャージホースで真空乾燥作業
⑦ 結果確認
交換後、再度の耐圧でも問題なし。
試運転でも暖房の立ち上がりが戻り、運転は安定。
最後、サービスチェッカーを使用し試運転調整を行い作業完了です。
