浜松市の工場|40馬力設備用エアコンのオーバーホール・室外熱交換器2台交換

浜松市の工場で、ダイキン製40馬力設備用エアコンのオーバーホールを実施しました。今回は屋上に設置されたリモートコンデンサー型の室外熱交換器2台とファンモーターを交換。35tレッカーによる部品搬出入から冷媒回収、配管接続、気密試験、真空乾燥、試運転まで対応した作業実績です。

40馬力設備用エアコンのオーバーホール概要

対象は、工場で長年使用されている大型の設備用エアコンです。今回のオーバーホールでは、室外熱交換器2台とファンモーターの交換を行いました。

施工場所 静岡県浜松市・工場
メーカー ダイキン工業
対象設備 40馬力 設備用エアコン
リモートコンデンサー型
設置場所 工場屋上
交換部品 室外熱交換器2台・ファンモーター
主な作業 冷媒回収、既設部品撤去、35tレッカーによる搬出入、新品部品取付、冷媒配管接続、気密試験、真空乾燥、冷媒充填、試運転確認

設備用エアコンのオーバーホール作業工程

1.冷媒回収・既設部品の取り外し

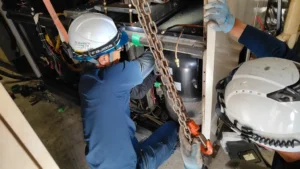

冷媒回路を開放するため、作業前に機器内の冷媒を回収しました。その後、ケーシングやファンモーターを取り外し、既設の室外熱交換器を撤去します。

大型の熱交換器は配管や周辺部品との取り合いがあるため、固定状態や取り外し経路を確認しながら作業を進めました。

2.35tレッカーによる部品搬出入

室外熱交換器は工場屋上に設置されているため、35tレッカーを使用して既設部品の搬出と新品部品の搬入を行いました。

3.室外熱交換器・ファンモーター交換

新しい室外熱交換器2台を取り付け、位置や固定状態を確認したうえで冷媒配管を接続しました。配管接続部はロウ付けを行い、ファンモーターとプロペラファンも復旧しています。

施工写真|熱交換器交換から組立完了まで

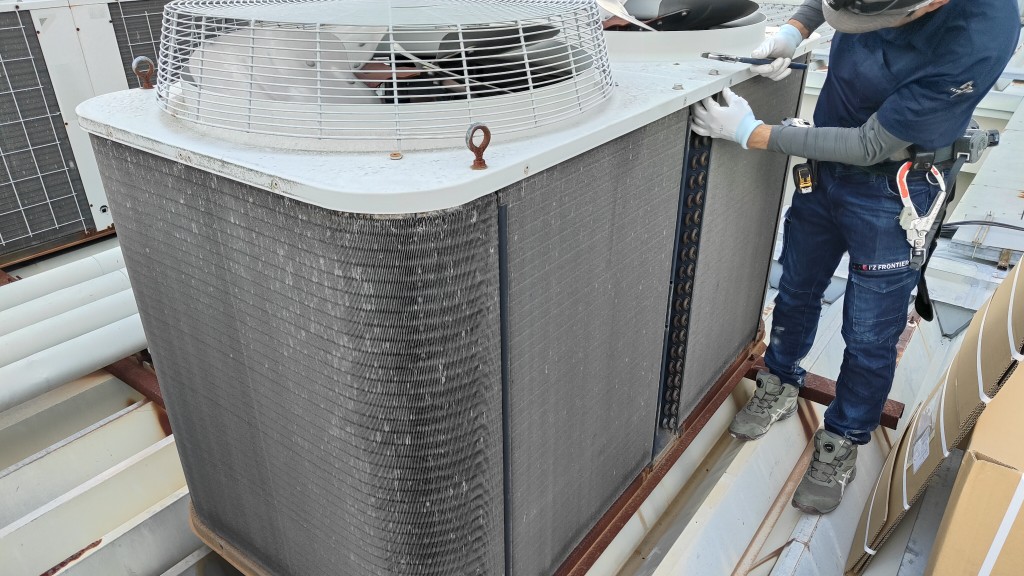

浜松市の工場屋上に設置された設備用エアコンの既設室外熱交換器
交換作業前の室外熱交換器

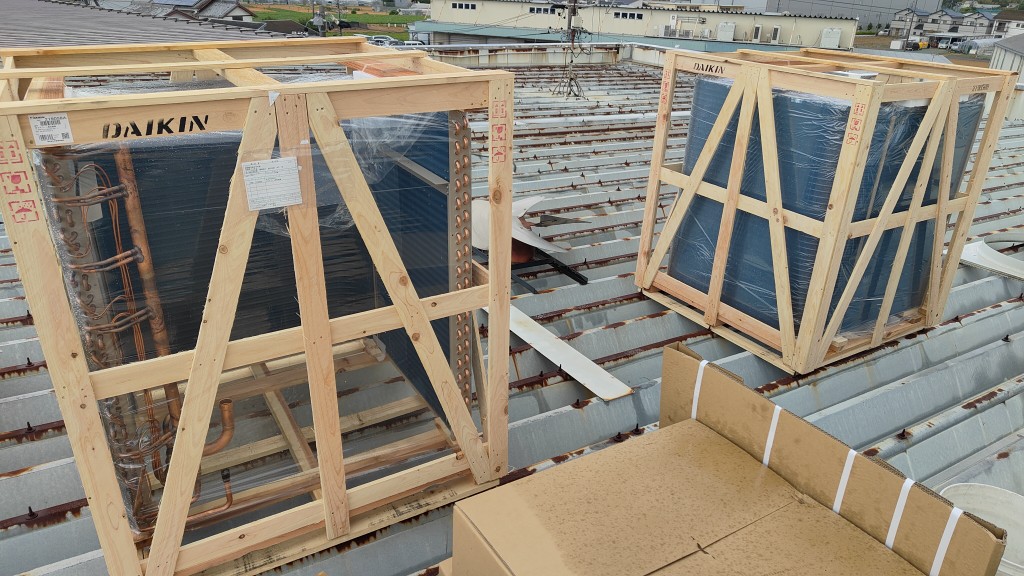

工場屋上に搬入したダイキン製設備用エアコンの新品室外熱交換器2台
搬入した新品の室外熱交換器2台

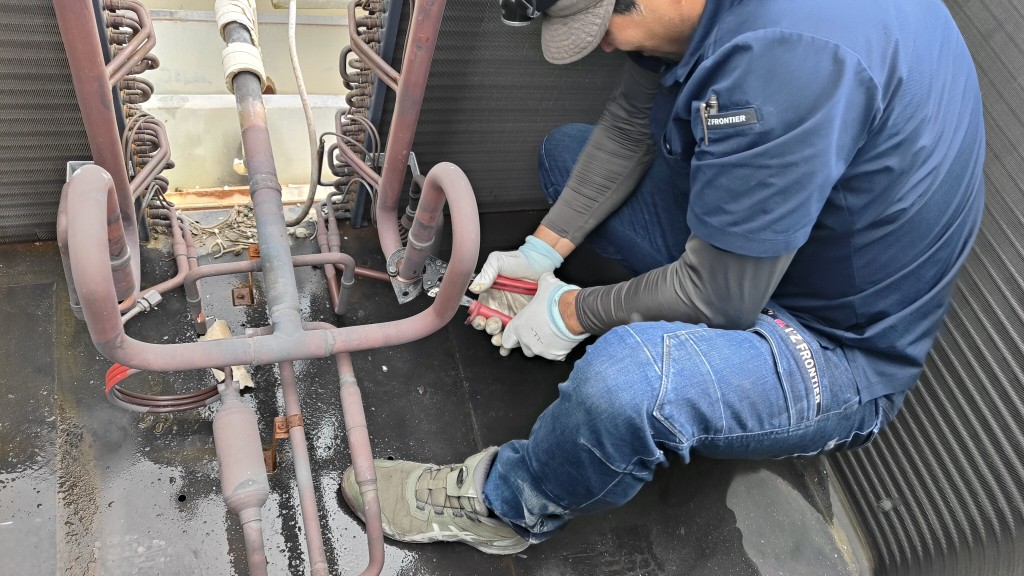

設備用エアコンの室外熱交換器交換に伴う既設冷媒配管の切断作業
既設冷媒配管の切り離し

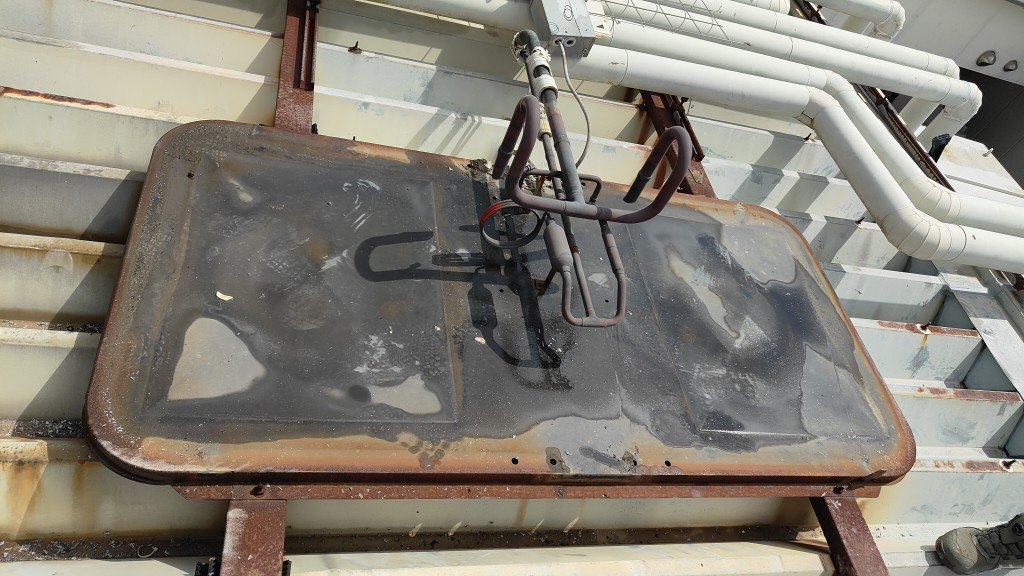

クロスフィン熱交換器を取り外した設備用エアコン室外機
既設熱交換器を取り外した状態

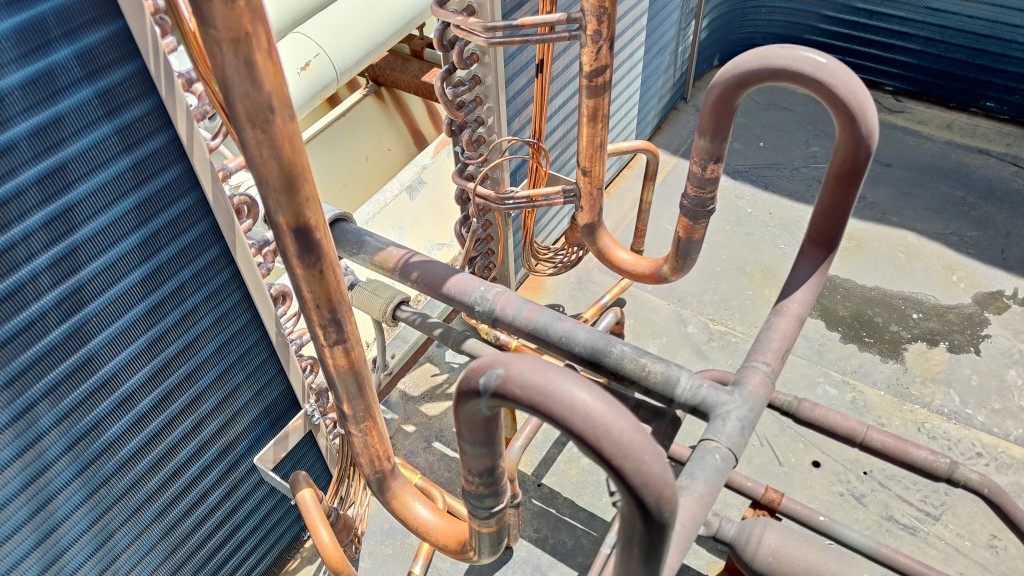

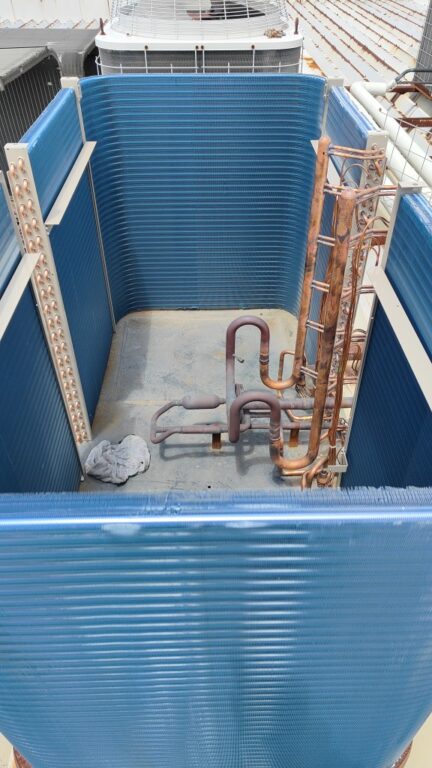

新品熱交換器を取り付け冷媒配管を接続した設備用エアコン室外機内部
新品熱交換器の取付と冷媒配管接続

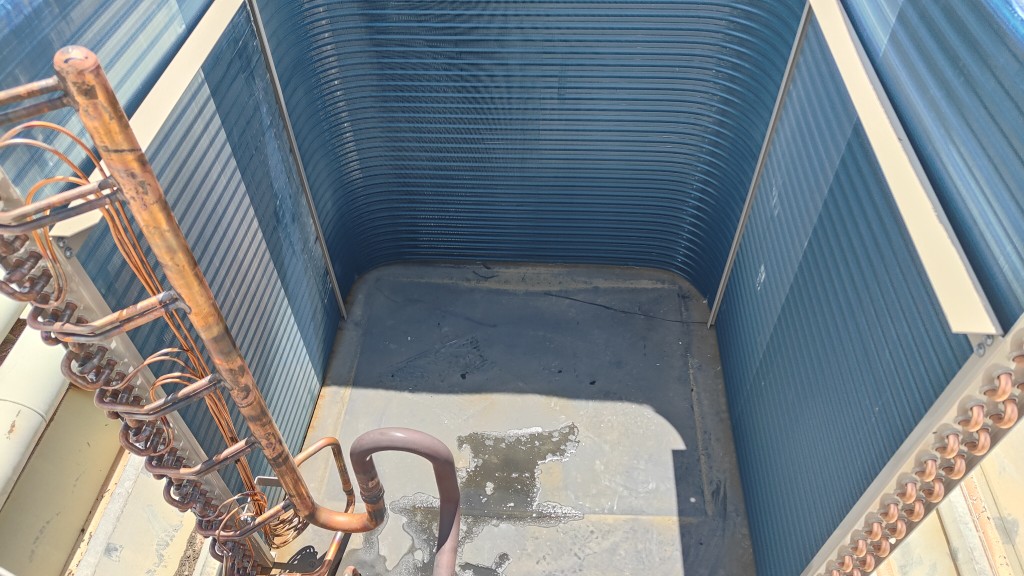

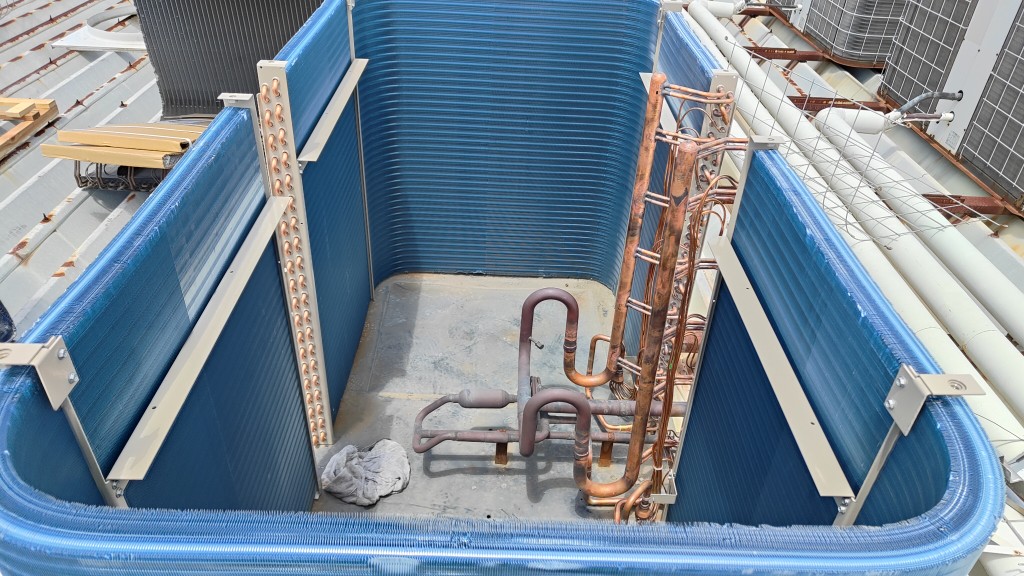

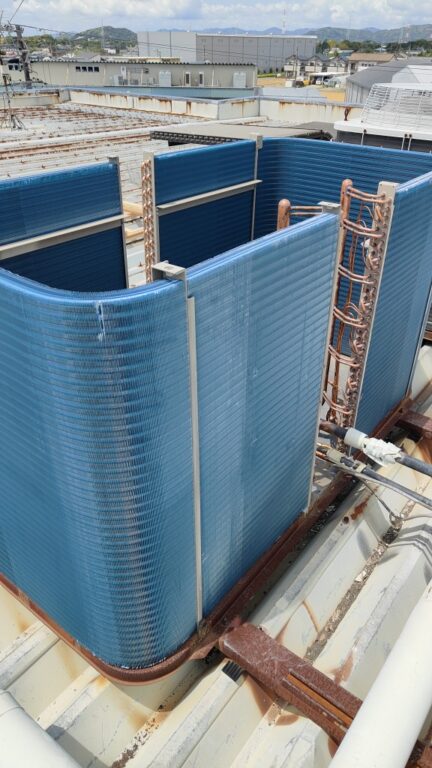

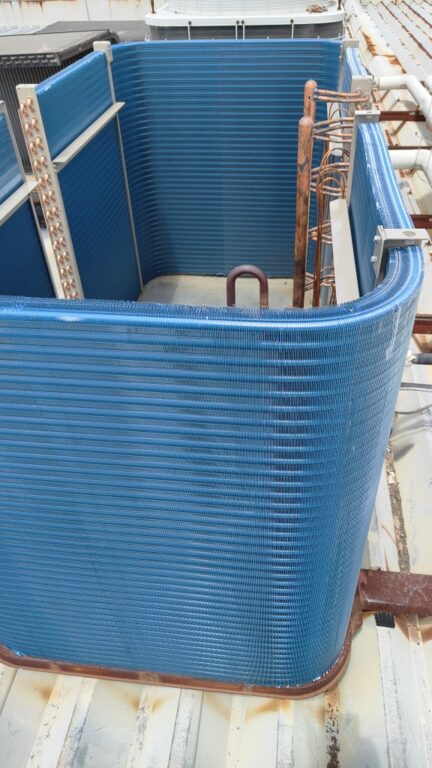

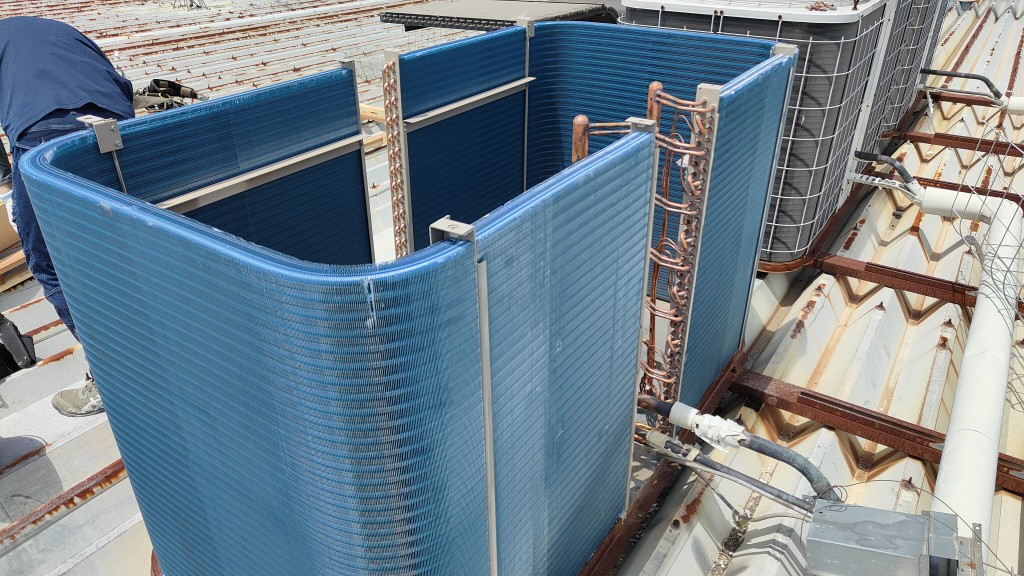

新しいクロスフィン熱交換器を組み込んだ大型設備用エアコン
室外熱交換器2台の取付後

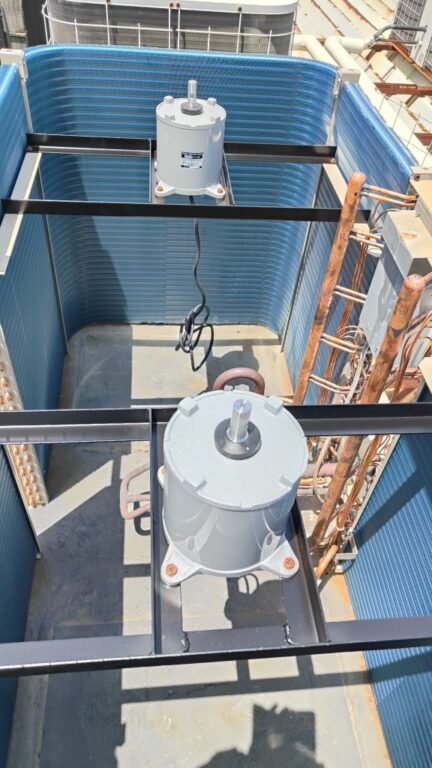

大型設備用エアコンに取り付けた新品ファンモーター
新品ファンモーターの取付

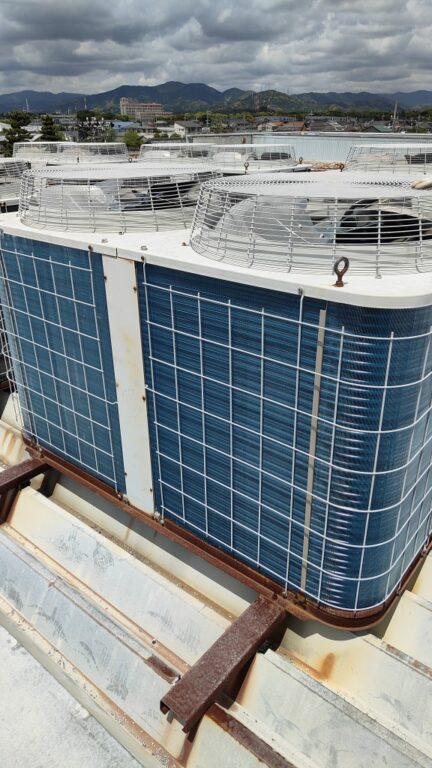

室外熱交換器2台とファンモーターの交換を完了した40馬力設備用エアコン
部品交換・組立完了後の室外機
その他の作業工程写真11枚を見る

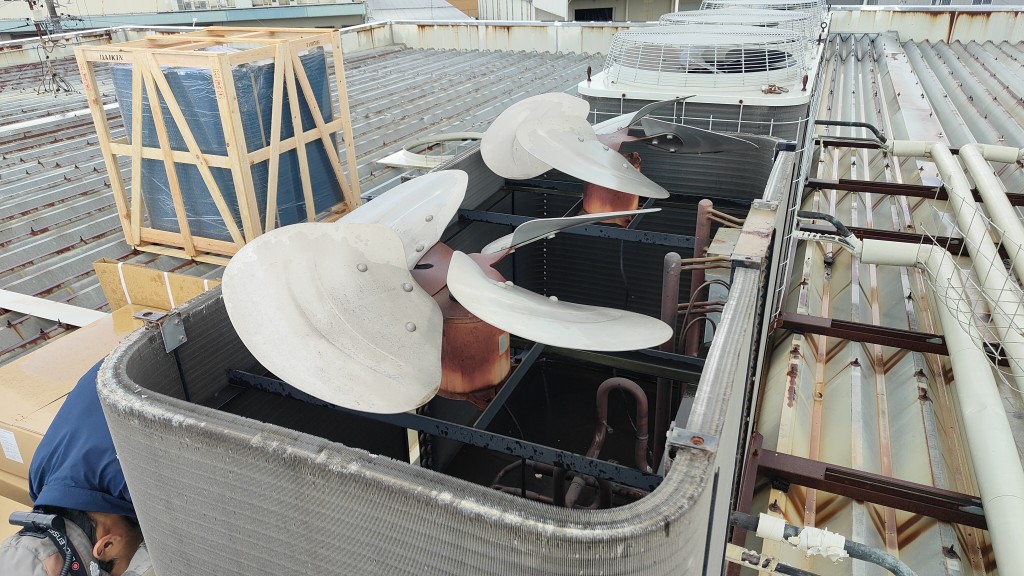

室外機のカバーを取り外してファンモーターを確認する作業
室外機カバーの取り外し

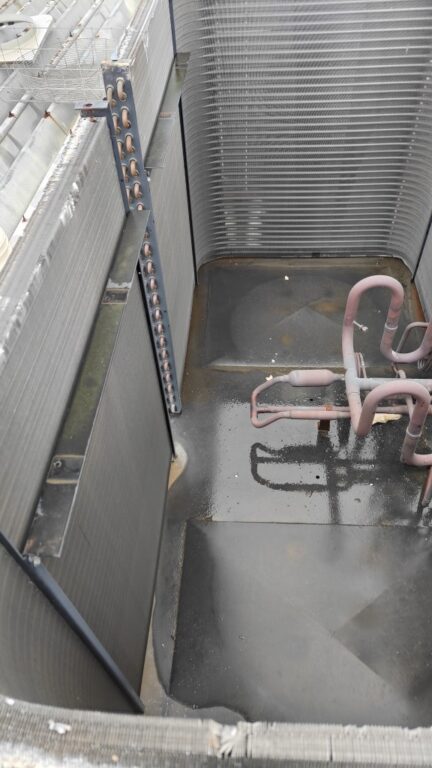

リモートコンデンサー型設備用エアコンの室外機内部
既設室外機の内部

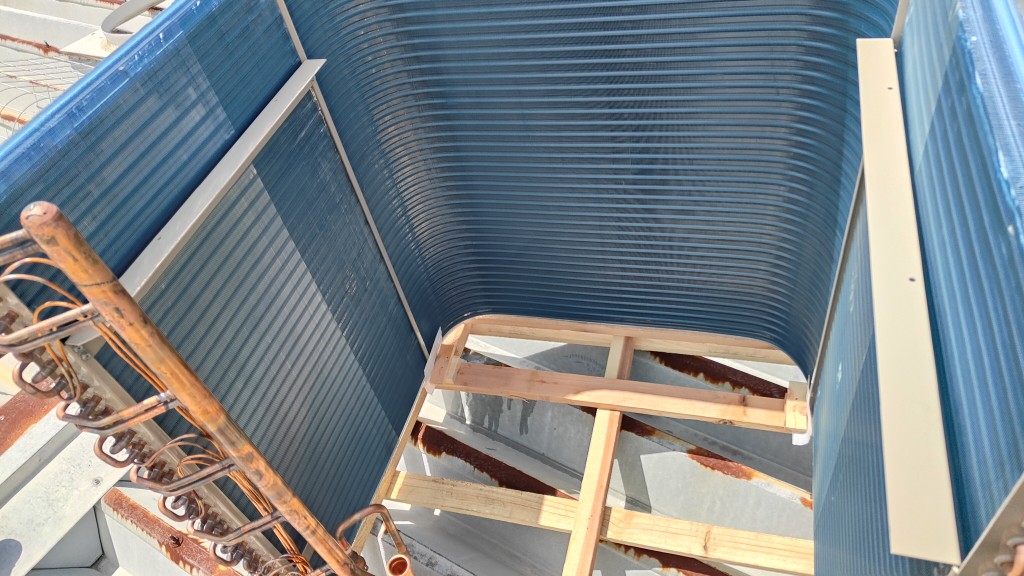

交換用の新品クロスフィン熱交換器
交換用熱交換器

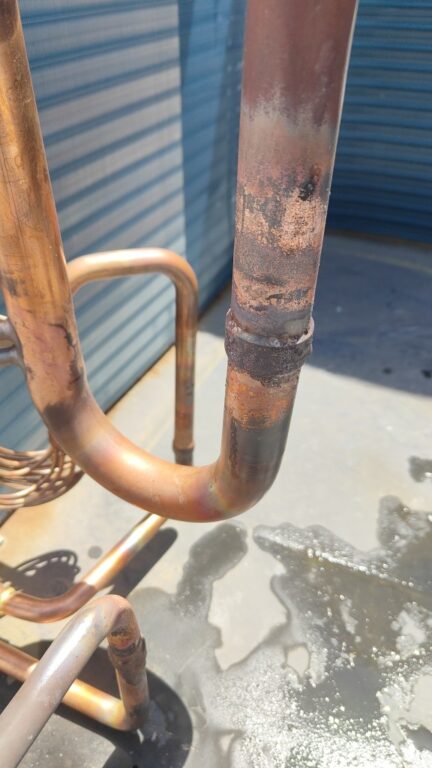

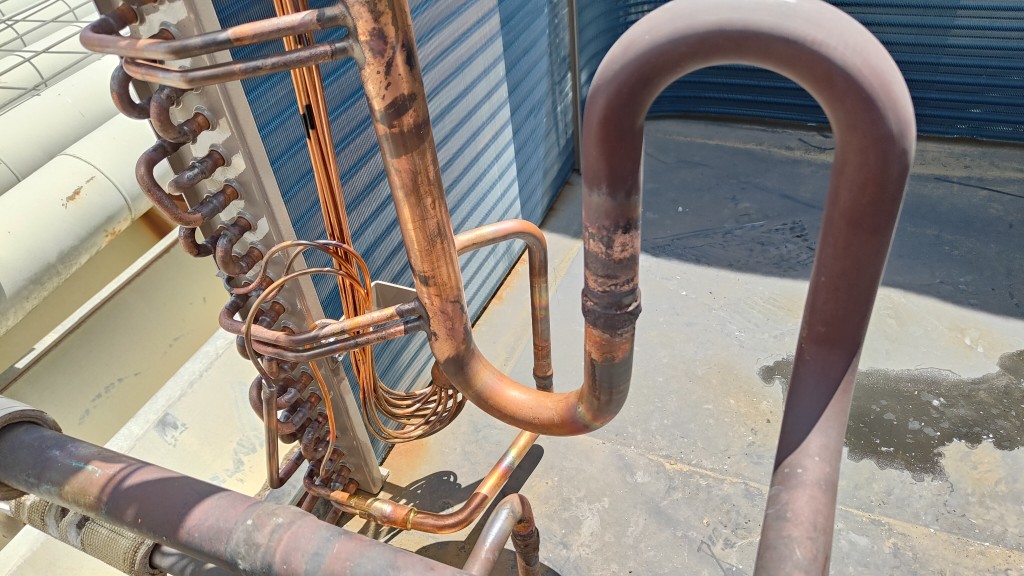

大型設備用エアコンの冷媒配管ロウ付け接続箇所
冷媒配管のロウ付け接続

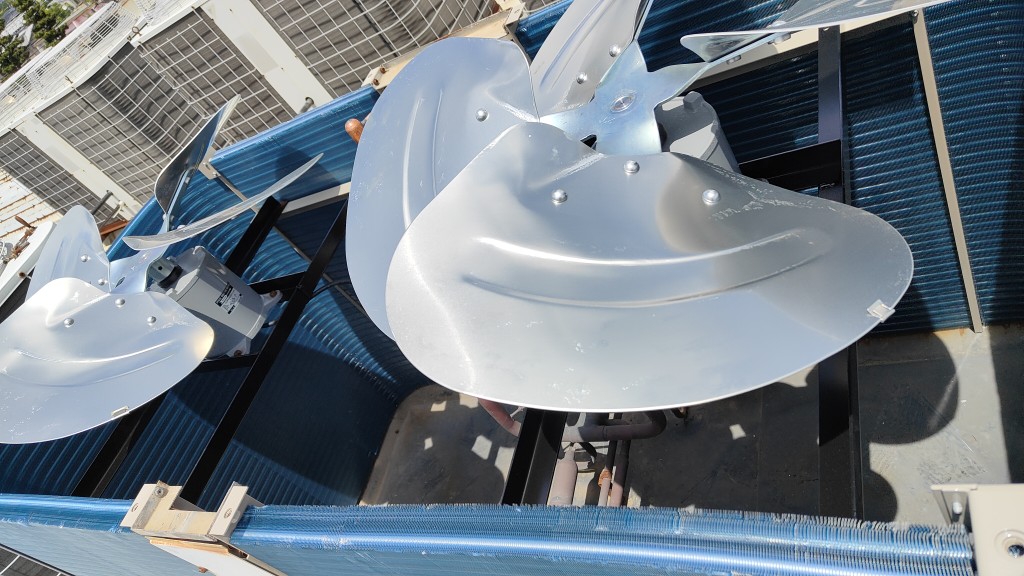

設備用エアコンのファンモーター交換後に取り付けたプロペラファン
プロペラファンの取付

気密試験・真空乾燥・試運転確認

熱交換器とファンモーターの交換後、窒素による気密試験を行い、冷媒配管接続部に漏れがないことを確認しました。

続いて冷媒回路の真空乾燥と冷媒充填を実施。試運転では、運転圧力、吸込温度、吹出温度、室外機の運転状態、異常停止の有無を確認しています。

大型の設備用エアコンでは、部品交換だけでなく、復旧後の運転状態を確認することも重要です。今回も一連の確認を行い、作業を完了しました。
